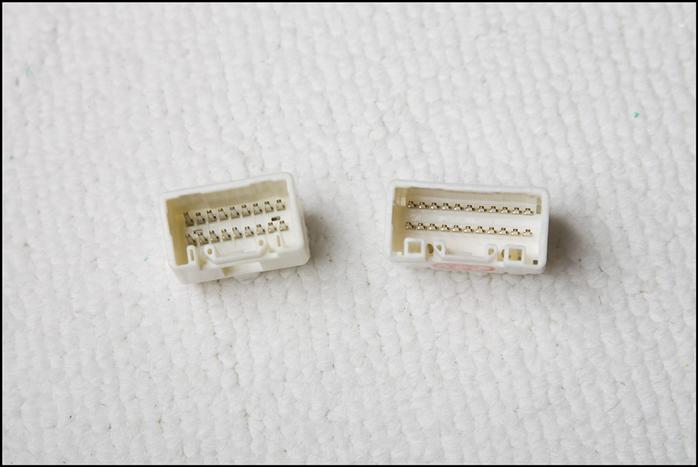

И выпаяйте из панели два белых разъема, используя паяльник и насос олова (продается в любом радио магазине). Эти разъемы потребуются для изготовления переходников.

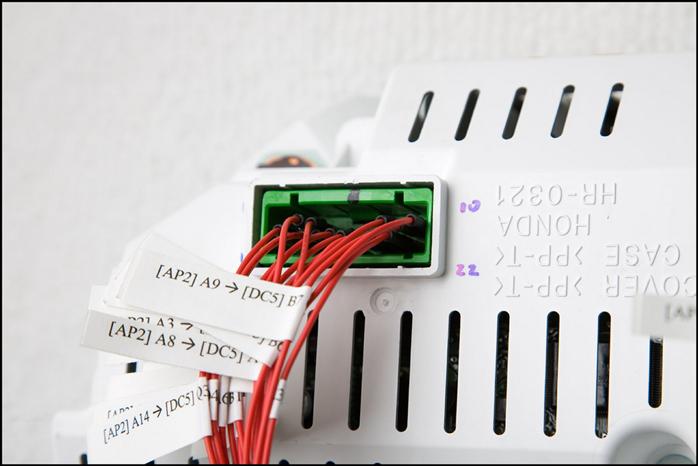

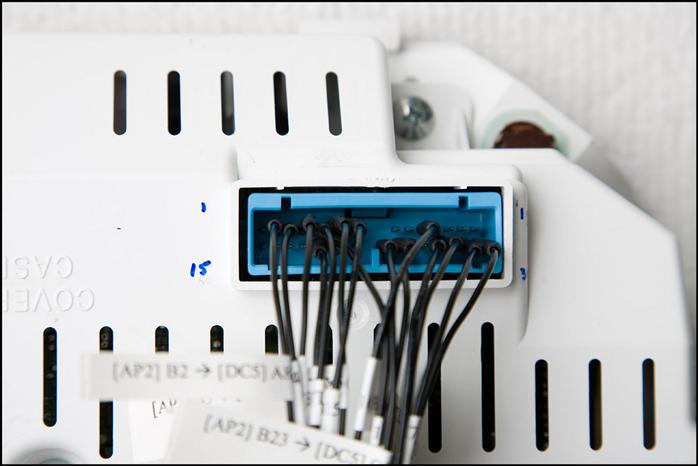

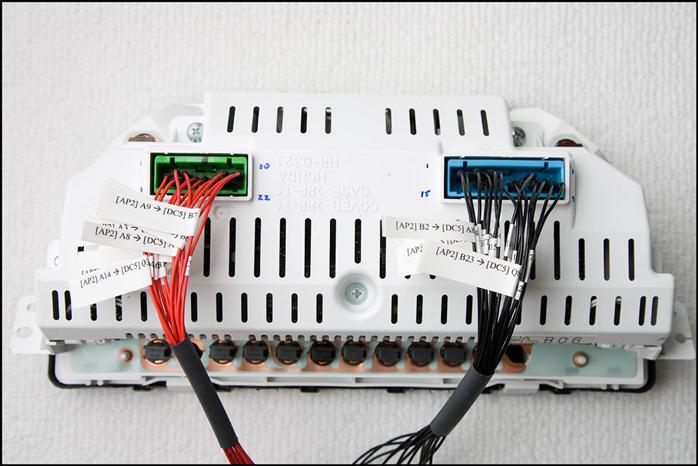

6. Подключите проводку
Следуя распиновкам, подключите проводку идущую к RSX панели к панели S2000. В случае если у вас есть разъемы, то сделайте переходинки. Если разъемов нет - придется срезать разъемы на RSX. Используйте термоусадку для изоляции проводов, а так же прикрепите к проводам ярылки.

7 из 29 проводов на приборной панели S2000 подключаются не напрямую. Их нужно подключать через контроллер температуры и через SpeedoHealer

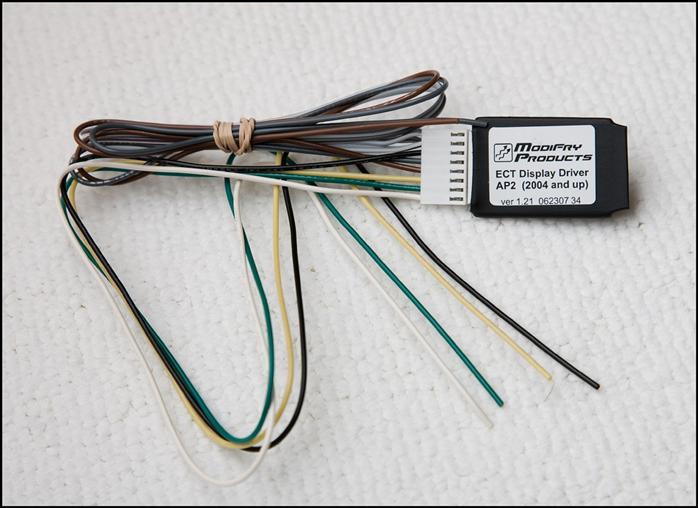

7. Подключение контролера температуры

Контролеру температуры необходимо питание не ниже +5V и земля. Подключите 4 провода контролера к приборной панели в следующем порядке:

Белый (Сигнальный провод датчика температуры ECT Sensor) – B8(Красно/Белый) со стороны проводки, идущей в блок управления
Зеленый (Сигнал, выход к индикатору температуры) – B5 на панели S2000
Желтый (+5V) – #4 (Серый) с задней стороны разъема климат контроля
Черный (Земля) – #1 (Черный) с задней стороны разъема климат контроля

8. Подключение SpeedoHealer

Теперь нам надо подключить SpeedoHealer. SpeedoHealer имеет 4 провода - питание +/земля, сигнал с датчика скорости - вход, преобразованный сигнал с датчика скорости - выход. Для установки рекомендуется использовать проводку SH-U01.

Порядок подключения:

ShV4: Белый (Сигнал с датчика скорости, вход) - подключить к сигнальному проводу датчика скорости (Бело/Зеленый), с помощью врезного контакта
ShV4: Зеленый (Преобразованный сигнал с датчика скорости) – B7 на приборной панели S2000
ShV4: Красный (+5V to +12V) – A10 на приборной панели S2000
ShV4: Черный (Земля) – A17/18 на приборной панели S2000

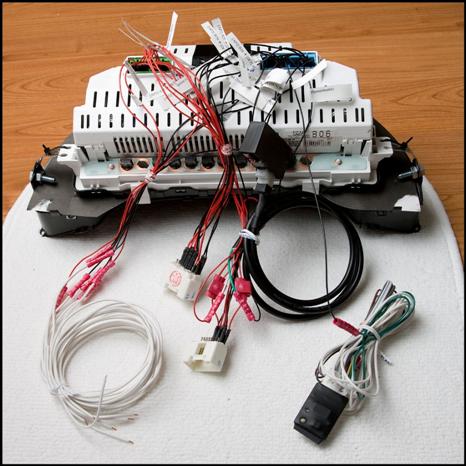

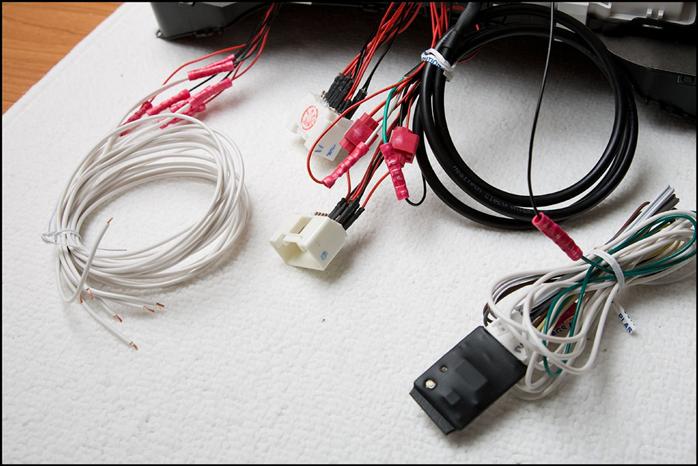

На этой стадии ваша приборная панель будет выглядеть приблизительно вот так:
