SHv4 - тюнинг приборной панели

PDF Печать E-mail
SHv4 - тюнинг приборной панели
Страница 2
Страница 3

В этой статье мы рассмотрим ранее известную только профессионалом область применения корректора спидометра ShV4 - тюнинг или конверсия приборной панели. Время от времени, перед авто и мото владельцами встает задача подключения приборной панели от другого мотоцикла или автомобиля, но мало кто знает, насколько ShV4 может упросить поставленную задачу.

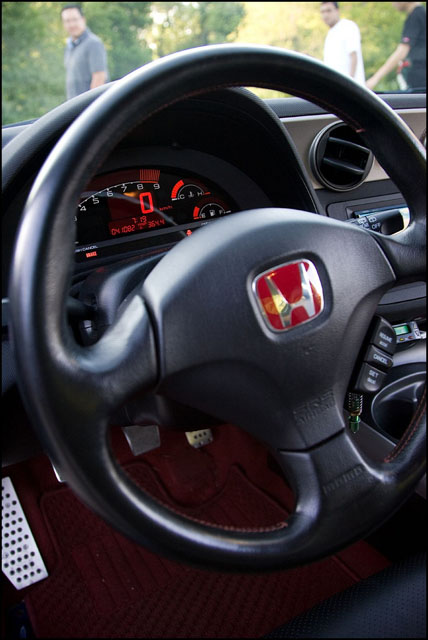

Подключение приборной панели S2000 AP2 к Acura RSX Type-S 02-04

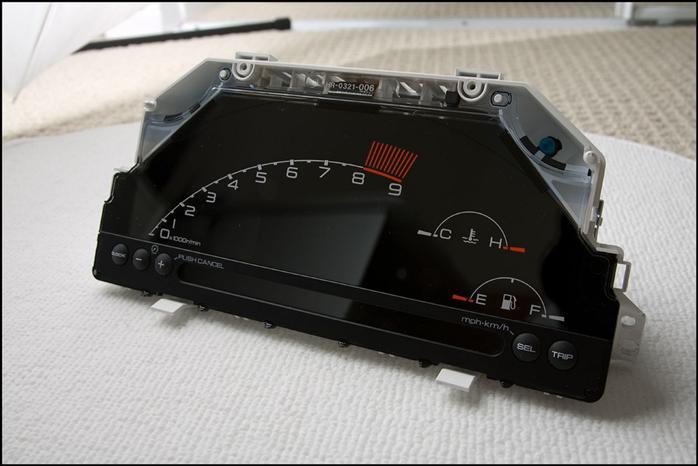

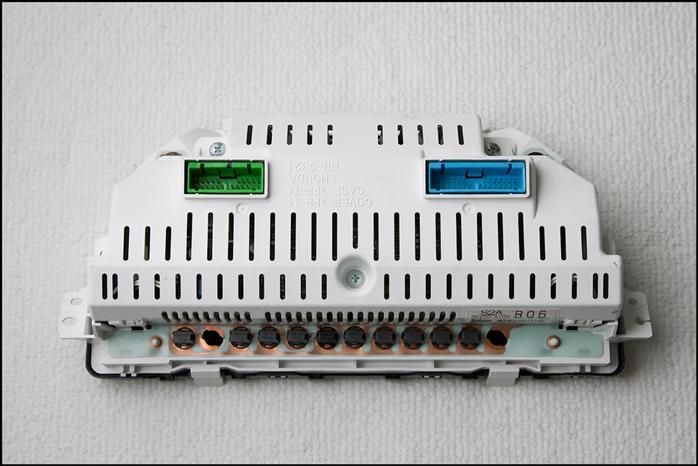

S2000 AP2













































Что вам необходимо:

1) Приборная панель S2000
2) Speedohealer v.4  http://www.healtech.ru/speedohealer-korrektor-spidometra
3) Конвертер температуры http://www.modifry.com/products/ect/index.htm

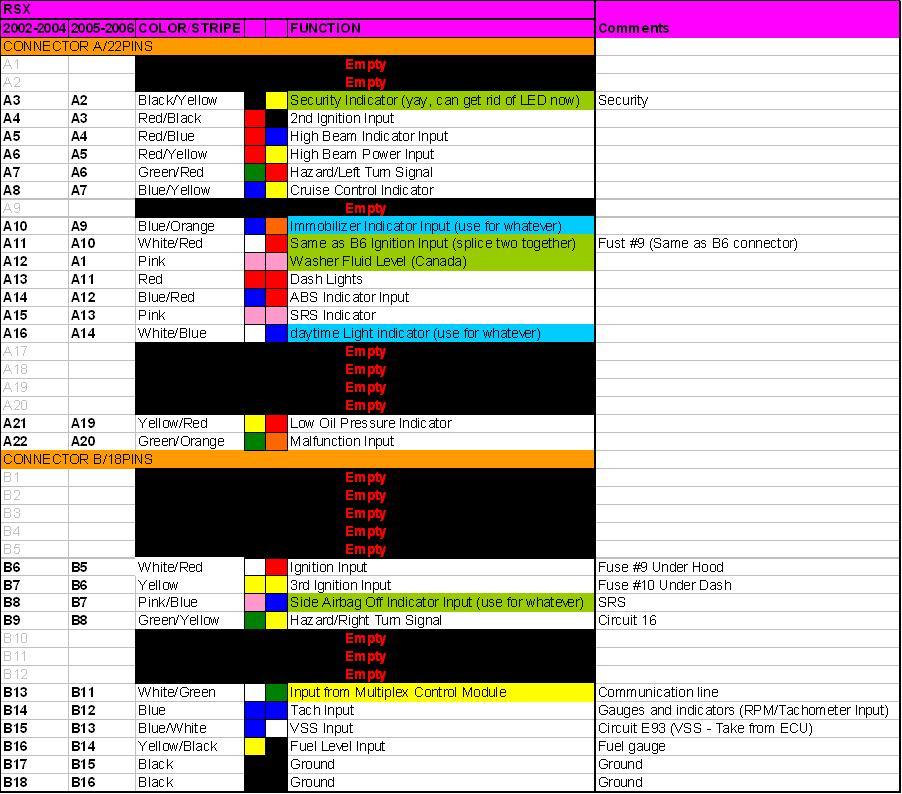

4) Распиновка AP1 - AP2 - RSX, AP1-AP2, RSX

Рекомендуется к использованию:
1) Проводка, разъемы от приборки S2000 - подключение панели к RSX серьезно облегчится, если у вас будут разъемы от S2000. В противном случае, вам придется сделать проводку своими руками (см. ниже)
2) Запасная приборная панель от RSX - если вы не хотите обрезать проводку RSX вы можете выпаять разъемы из запасной панели и сделать переходники. (см. ниже)
3) Красная пленка для тонировки - в стоке S2000 обороты, топливо и температура подсвечены желтым цветом. Если вы хотите подсветить их красным цветом вам потребуется красная пленка, целлофан и т.п.

Расходные материалы:AP1 - AP2 - RSX, AP1-AP2, RSX

1) 30+ проводов
2) 60 контактов (если вы делаете собственную проводку)
3) Множество врезных контактов
4) Термоусадка, для изоляции контактов
5) Время от 12+ часов

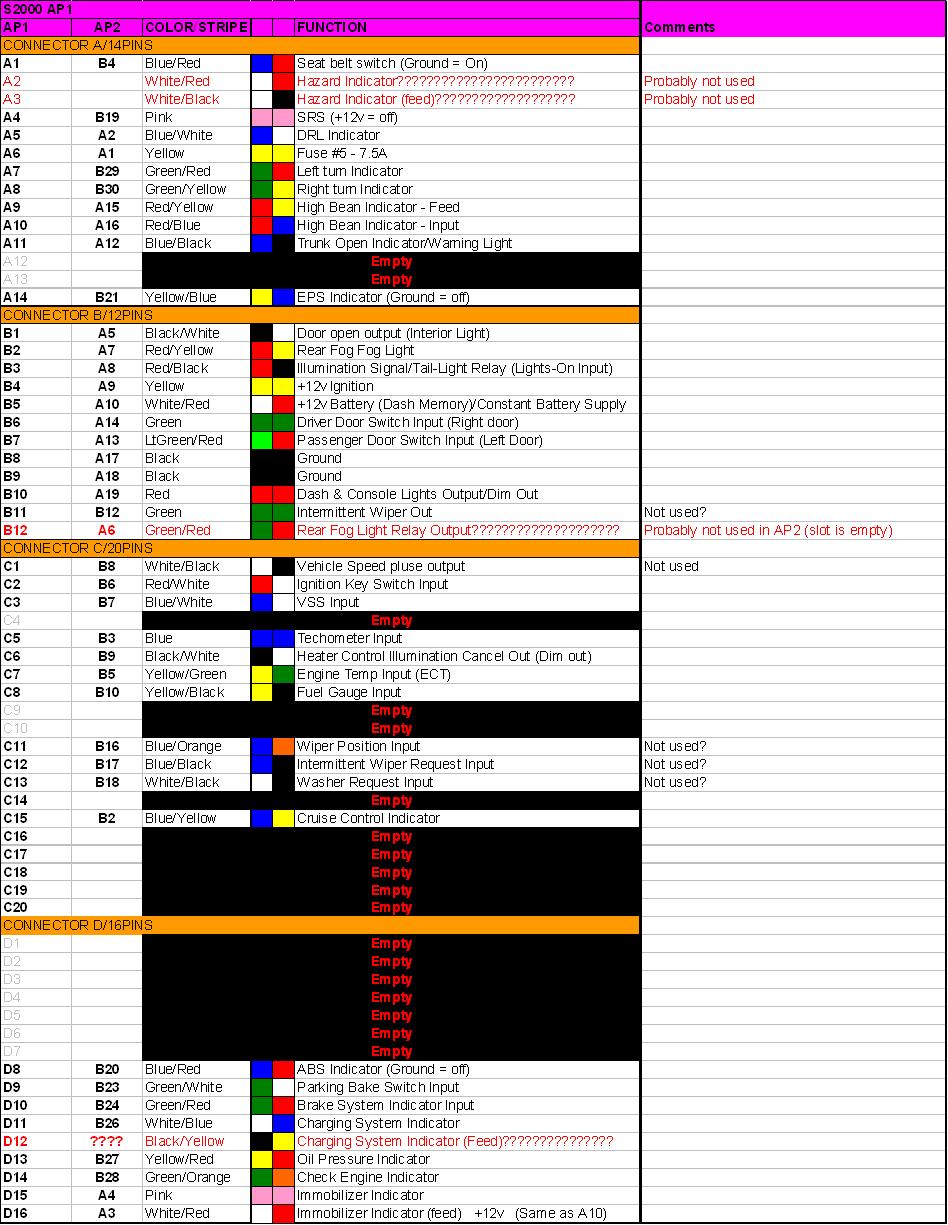

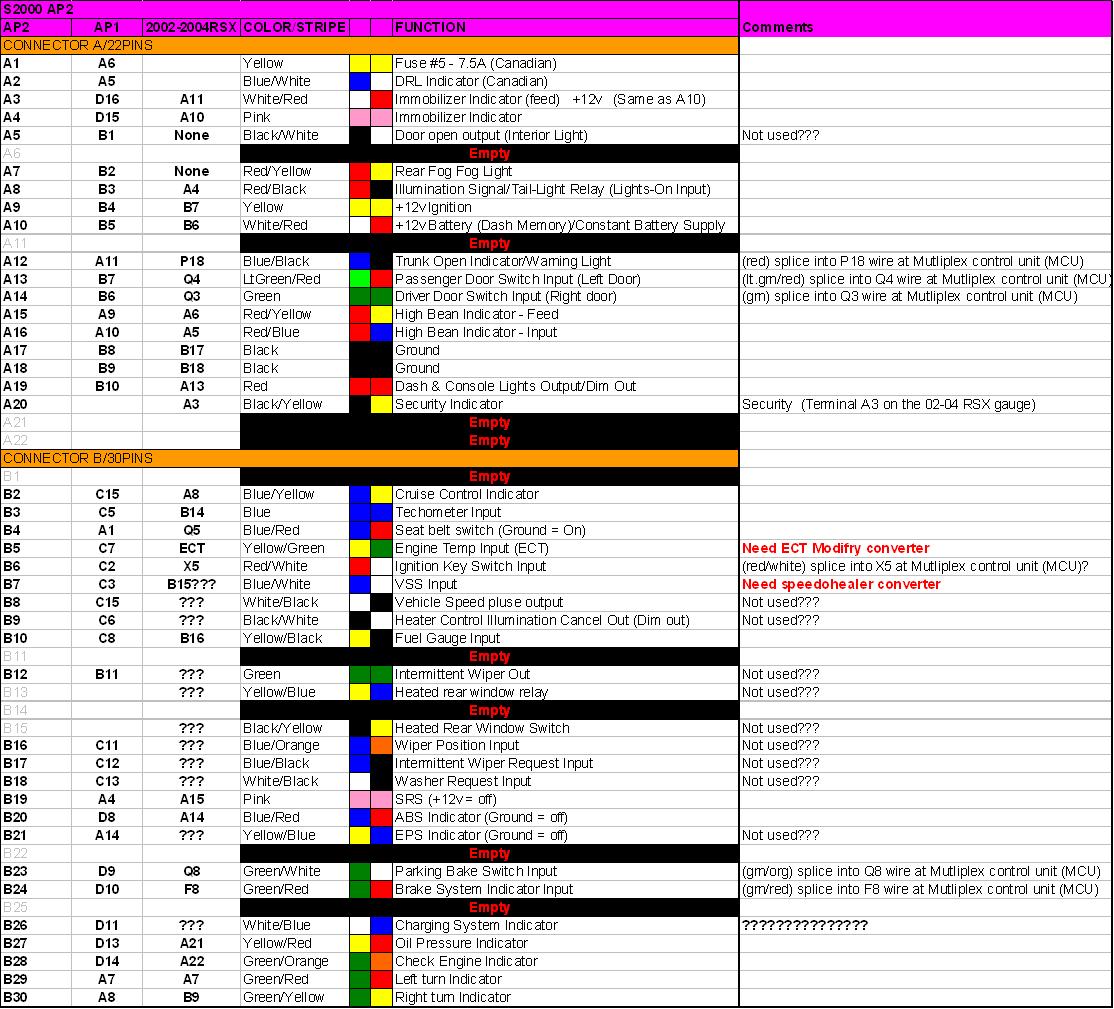

1. Распечатайте распиновки
AP1 - AP2 - RSX
, AP1-AP2, RSX и внимательно ознакомьтесь с ними

В этой статье описана приборная панель S2000 AP2 вставляемая в RSX 02-04. Распиновки будут другими, если вы хотите использовать приборную панель AP1 в RSX 05-06

Если вы не планируете считывать RPM, температуру, перейдите к шагу 3

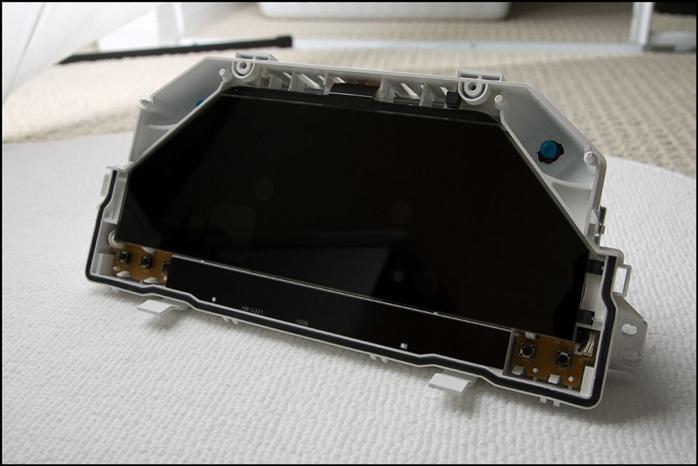

2. Разберите панель

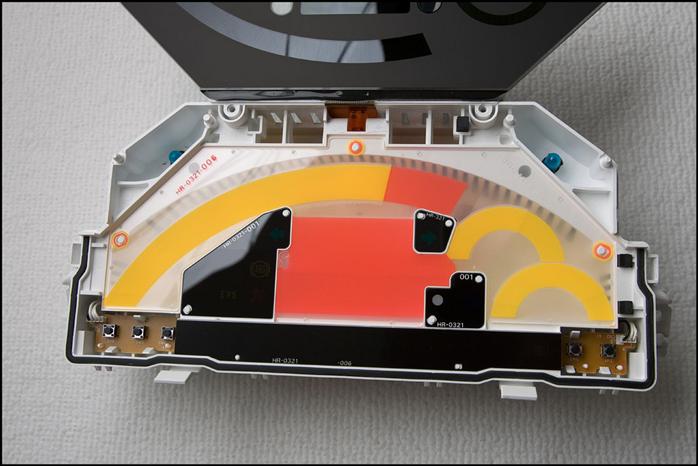

Открутите два болта на лицевой стороне панели и аккуратно откройте защелки сверху и снизу приборной панели. Разберите две половники приборной панели. На лицевой стороне панели вы увидите желтые части. Аккуратно заклейте их красной пленкой.

AP2






Если у ваша приборная панель от S2000 с разъемами, перейдите к шагу 4

3. Проводка

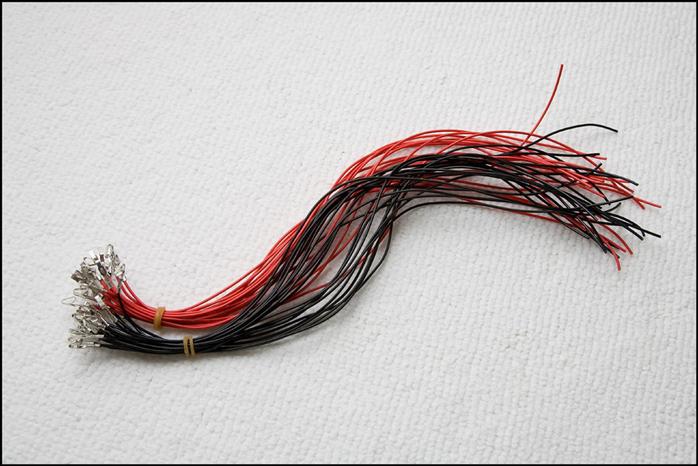

Вам потребуется 29 проводов для AP2. Не забудьте купить столько же контактов, подходящих к приборной панели AP2.

Если у вас нет запасной приборной панели от RSX перейдите к шагу 6

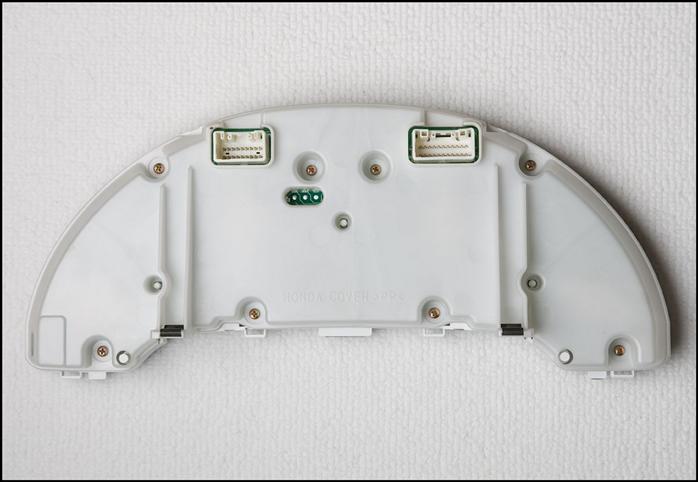

4. Приборная панель

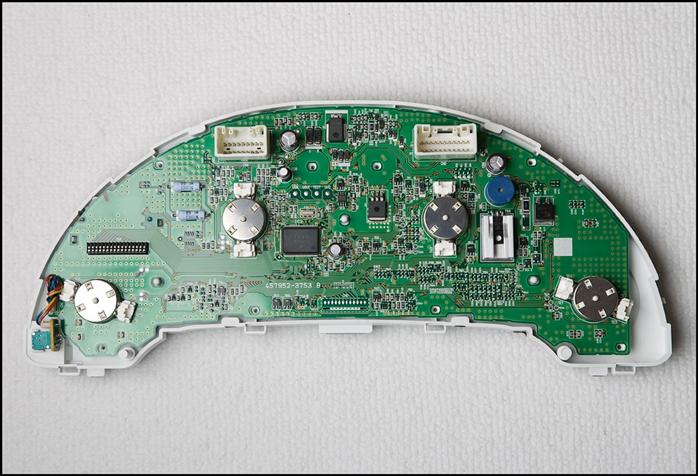

Разберите приборную панель.
